microCT

El esquema más simple del sistema de microtomografía computarizada (microCT) se muestra en la siguiente figura. Está compuesto de un tubo de rayos X, un detector de panel plano y una base giratoria en donde se coloca al objeto (roedor o maniquí).

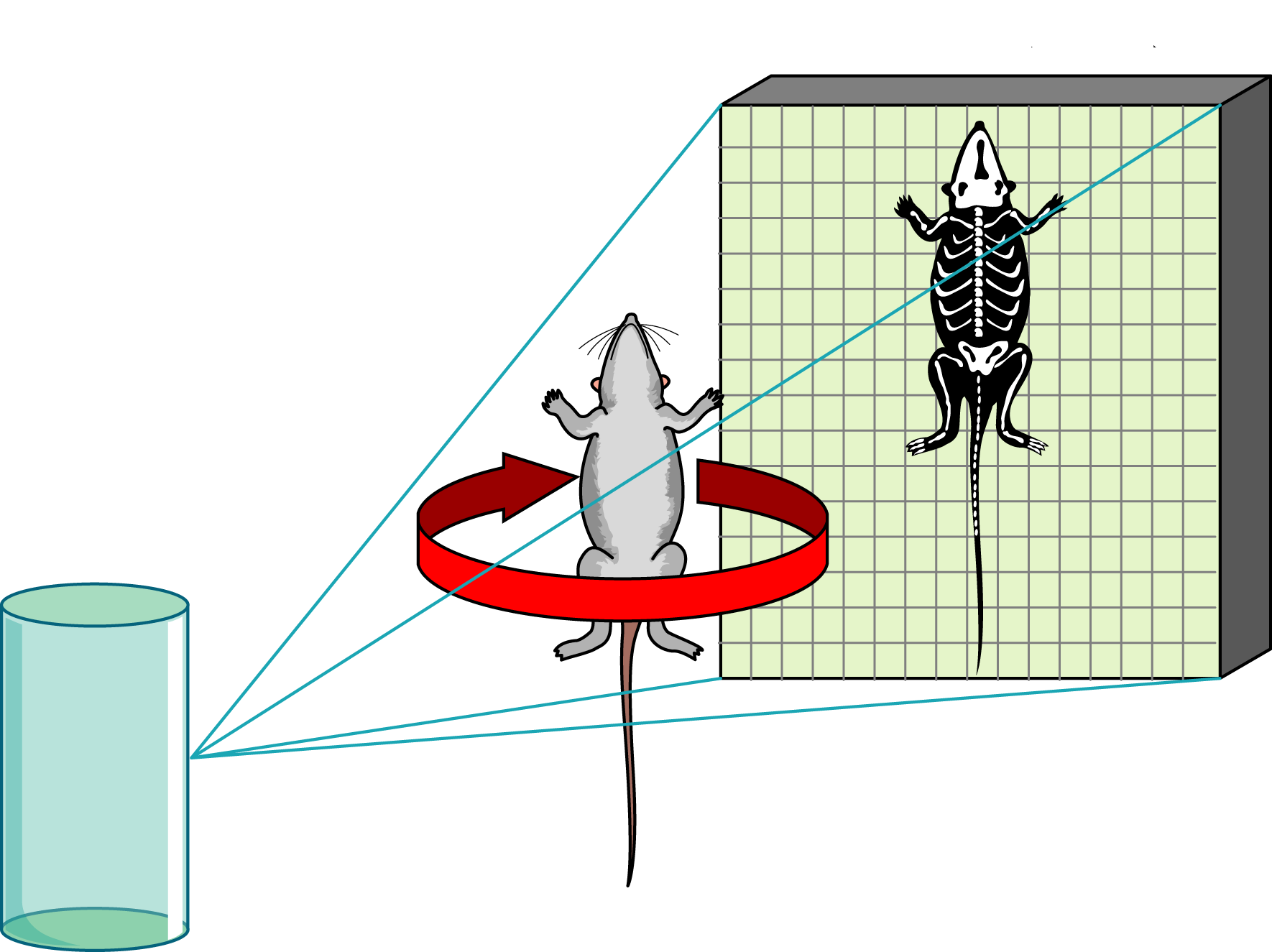

Ilustración del principio de funcionamiento



El sistema está formado por:

  • tubo de rayos X Oxford Instruments, mancha focal nominal de 35 micras, voltaje y corriente máximos de operación de 50 kVp y 1.0 mA, respectivamente
  • detector de panel plano Rad-icon de 4 fotodiodos CMOS acoplados a una pantalla centelladora Gadox, resolución de 1000×2048 pixeles 48 µm, intervalo dinámico 4000:1, profundidad de 12 bits
  • base giratoria Standa sobre la cual se coloca al objeto

El tubo de rayos X, la base giratoria y el detector se controlan simultáneamente con programas desarrollados en LabVIEW.

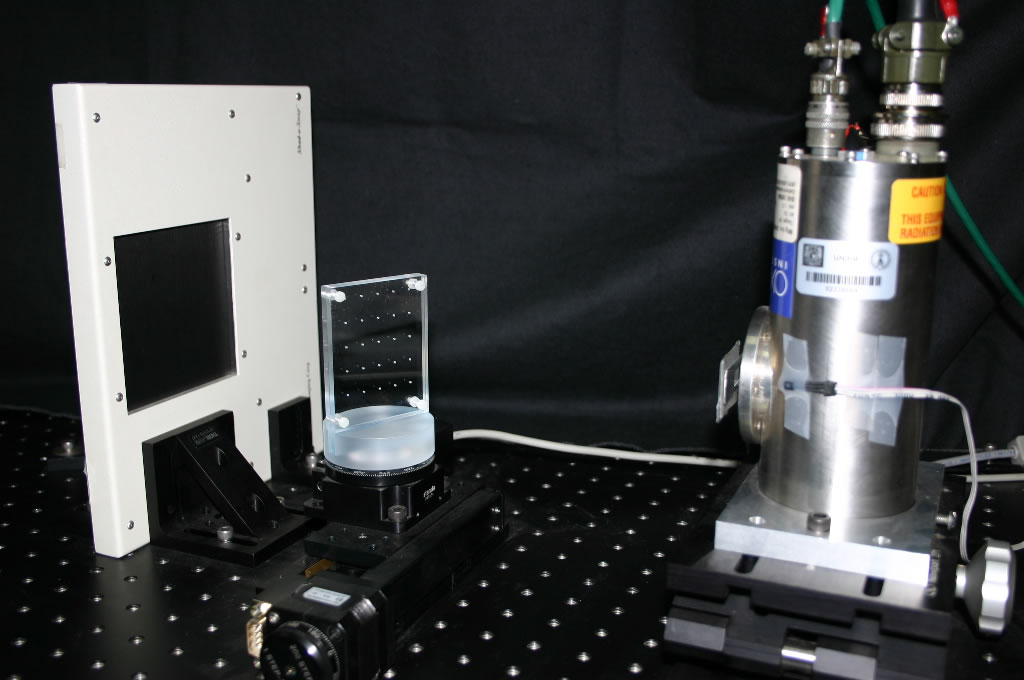

Fotografía del prototipo
